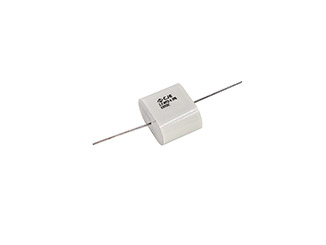

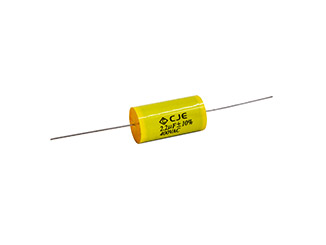

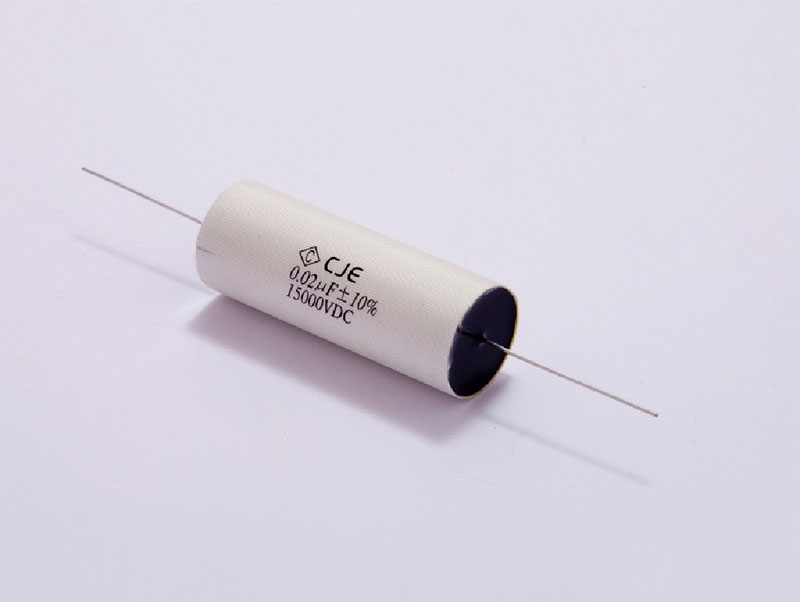

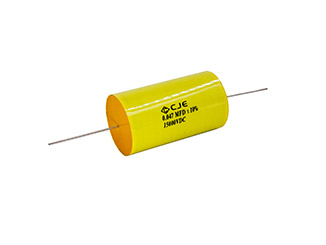

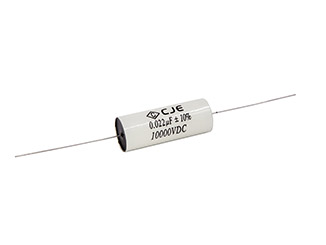

超高壓金屬化膜電容器
超高壓金屬化膜電容器
應用
高端醫療設備用超高壓電源；
高壓變頻器；
高壓輸變電線路的高壓耦合和載波通信信號耦合；
大型機電設備保護設施和安全監測設備。
● 產品描述
執行標準GB/T 2693 idt IEC 60384-1；
金屬化聚丙烯/聚酯膜無感卷繞而成；
聚酯膠帶或特種膠帶包裹，兩端阻燃環氧樹脂封裝；
具有良好的自愈特性和溫度穩定性；
干式結構，確保安全使用；
可根據客戶要求，提供鍍錫銅線、銅焊片、銅螺母和銅螺栓等多種引出形式。
● 工藝特點
采用特種膠帶可防止高壓設備內絕緣填充料出現裂縫，避免沿裂縫處產生爬電現象；
產品的設計可保證在交流和高壓脈沖應用場合下電容器內部不產生離子電流；
可提供更小型化的產品
● 性能指標
溫度范圍 ( 與工作電流有關 ) | -40 ～ +85℃ ( Relating to operating current ) |
電容量范圍 ( 可根據客戶要求定制 ) | 160pF～20μF ( Others made to order available ) |
電容量偏差 ΔC/C | J：±5% K：±10% |
額定工作電壓Un ( 可根據客戶要求定制 ) | 3k～30kVdc/1k～10kVac ( Others made to order available ) |
端子間電壓 UTT | 1.4Un ( 60s ) |

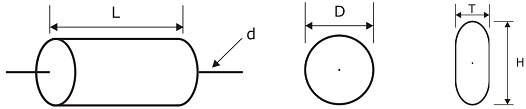

● 外形尺寸
● 代表規格（圓形）
u Miniature HVB series
Un | Part Number | CR | D | L | d | dv/dt | Ipp |
(μF) | (mm) | (mm) | (mm) | V/μs | (A) | ||
10kV | HVB 10kV 105 | 1.0 | 68 | 90 | 1.2 | 900 | 900 |
15kV | HVB 15kV 103 | 0.01 | 13 | 71 | 1.0 | 2000 | 20 |
HVB 15kV 503 | 0.05 | 26 | 71 | 1.0 | 2000 | 100 | |
HVB 15kV 104 | 0.1 | 36 | 71 | 1.0 | 2000 | 200 | |
HVB 15kV 105 | 1.0 | 88 | 146 | / | 1550 | 1550 | |
HVB 15kV 205 | 2.0 | 123 | 146 | / | 1550 | 3100 | |
20kV | HVB 20kV 103 | 0.01 | 16 | 100 | 0.8 | 3200 | 32 |
HVB 20kV 203 | 0.02 | 22 | 100 | 1.0 | 3200 | 64 | |
HVB 20kV 503 | 0.05 | 32 | 100 | 1.2 | 3200 | 160 | |
HVB 20kV 104 | 0.1 | 43 | 100 | 1.2 | 3200 | 320 | |
HVB 20kV 105 | 1.0 | 96 | 168 | / | 1800 | 1800 |
● 代表規格（圓形）
Un | Part Number | CR | D | L | d | dv/dt | Ipp |
(μF) | (mm) | (mm) | (mm) | V/μs | (A) | ||
4kVdc | HVE 4kV 103 | 0.01 | 12 | 30 | 0.8 | 2500 | 25 |
HVE 4kV 104 | 0.10 | 20 | 47 | 0.8 | 1000 | 100 | |
HVE 4kV 224 | 0.22 | 28 | 47 | 0.8 | 1000 | 220 | |
6kVdc | HVE 6kV 103 | 0.01 | 14 | 39 | 0.8 | 4000 | 400 |
HVE 6kV 473 | 0.047 | 17 | 60 | 0.8 | 1600 | 75.2 | |
HVE 6kV 104 | 0.1 | 24 | 66 | 0.8 | 1500 | 150 | |
8kVdc | HVE 8kV 222 | 0.0022 | 9 | 48 | 0.8 | 4000 | 8.8 |
HVE 8kV 103 | 0.01 | 16 | 48 | 0.8 | 5000 | 50 | |
HVE 8kV 683 | 0.068 | 26 | 80 | 0.8 | 3200 | 217.6 | |
10kVdc | HVE 10kV 102 | 0.001 | 10 | 56 | 0.8 | 12600 | 12.6 |
HVE 10kV 103 | 0.01 | 16 | 60 | 0.8 | 5600 | 56 | |
HVE 10kV 473 | 0.047 | 26 | 90 | 0.8 | 3000 | 141 | |
12kVdc | HVE 12kV 102 | 0.001 | 10 | 56 | 0.6 | 7200 | 7.2 |
HVE 12kV 223 | 0.022 | 25 | 71 | 0.8 | 3300 | 72.6 | |
15kVdc | HVE 15kV 471 | 0.00047 | 10 | 56 | 0.8 | 20000 | 9.4 |
HVE 15kV 102 | 0.001 | 11 | 64 | 0.8 | 15000 | 15 | |
HVE 15kV 103 | 0.01 | 26 | 71 | 1 | 8000 | 80 |
● 代表規格（圓形）
Un | Part Number | CR | D | L | d | dv/dt | Ipp |
(μF) | (mm) | (mm) | (mm) | V/μs | (A) | ||
4kVdc | HVB 4kV 105 | 1.0 | 45 | 90 | 1.2 | 600 | 600 |
HVB 4kV 106 | 10 | 95 | 168 | / | 250 | 2500 | |
HVB 4kV 206 | 20 | 135 | 168 | / | 250 | 5000 | |
6kVdc | HVB 6kV 103 | 0.01 | 14 | 41 | 0.8 | 5500 | 55 |
HVB 6kV 474 | 0.47 | 42 | 85 | 1.2 | 1200 | 564 | |
HVB 6kV 105 | 1.0 | 45 | 116 | 1.2 | 500 | 500 | |
8kVdc | HVB 8kV 103 | 0.01 | 17 | 48 | 0.8 | 3600 | 36 |
HVB 8kV 105 | 1.0 | 64 | 136 | / | 1300 | 1300 | |
HVB 8kV 305 | 3.0 | 89 | 160 | / | 1000 | 3000 | |
10kVdc | HVB 10kV 103 | 0.01 | 19 | 47 | 0.8 | 10000 | 100 |
HVB 10kV 104 | 0.1 | 38 | 71 | 1.2 | 5600 | 560 | |
HVB 10kV 105 | 1.0 | 78 | 146 | / | 2000 | 2000 | |
15kVdc | HVB 15kV 103 | 0.01 | 22 | 71 | 0.8 | 12000 | 120 |
HVB 15kV 203 | 0.02 | 30 | 71 | 1 | 12000 | 240 | |
HVB 15kV 104 | 0.1 | 42 | 118 | 1.2 | 3500 | 350 | |
HVB 15kV 224 | 0.22 | 56 | 142 | / | 4800 | 1056 | |
HVB 15kV 105 | 1.0 | 115 | 142 | / | 4800 | 4800 | |
20kVdc | HVB 20kV 103 | 0.01 | 25 | 105 | 1 | 15000 | 150 |
HVB 20kV 104 | 0.1 | 52 | 150 | / | 4500 | 450 | |
30kVdc | HVB 30kV 161 | 0.00016 | 13 | 120 | 0.6 | 50000 | 8 |
HVB 30kV 112 | 0.0011 | 16 | 120 | 0.8 | 50000 | 55 | |
HVB 30kV 123 | 0.012 | 38 | 120 | 1.2 | 25000 | 300 | |
HVB 30kV 104 | 0.1 | 55 | 168 | / | 5000 | 500 |
Un | Part Number | CR | D | L | d | dv/dt | Ipp |
(μF) | (mm) | (mm) | (mm) | V/μs | (A) | ||
4.7kVac | HVB 4.7kVac 183 | 0.018 | 35 | 112 | 1.0 | 15000 | 270 |
HVB 4.7kVac 703 | 0.07 | 45 | 112 | 1.2 | 12000 | 840 | |
6kVac | HVB 6kVac 604 | 0.6 | 135 | 168 | / | 10000 | 6000 |
● 代表規格（扁形）
Un | Part Number | CR | W | H | T | d | dv/dt | Ipp |
(μF) | (mm) | (mm) | (mm) | (mm) | V/μs | (A) | ||
9kVdc | HVB 9kVdc 404 | 0.04 | 71 | 28 | 15 | 1.0 | 2000 | 80 |
10kVdc | HVB 10kVdc 404 | 0.04 | 71 | 29 | 16 | 1.0 | 2200 | 88 |
